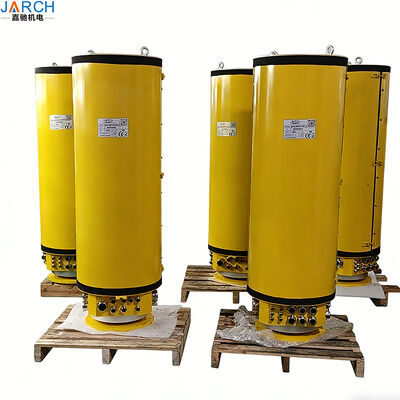

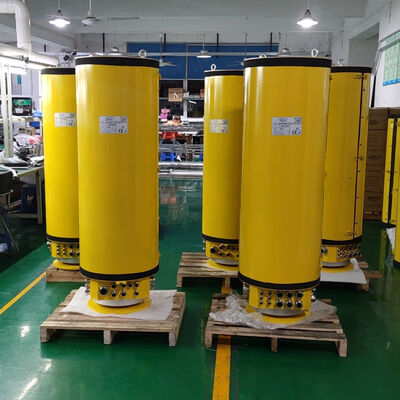

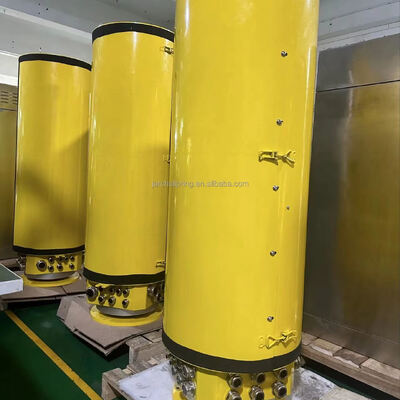

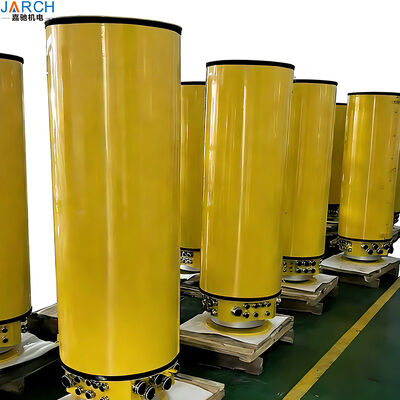

Relógio de cabo de alta tensão Anel de deslizamento Crane de torre de deslizamento de 12,5kv Anel coletor central Anel para 15kv Crane

1Sobre o anel de deslizamento.

Os anéis de deslizamento são dispositivos eletromecânicos para a transmissão de energia elétrica, sinais de controle e/ou dados de uma estrutura estacionária para uma estrutura rotativa (ou vice-versa).Oferecemos uma gama completa de anéis de deslizamento para transmitir tensão de mV a 36 kV e correntes de mA a 3600 ATodas as séries são adequadas para ser misturadas com sinais e dados. Soluções personalizadas podem ir mais longe, atingindo até 13000 A e 43,2 kV. Sempre aplicamos a melhor tecnologia para atender às suas necessidades:Pinturas duplas ou múltiplasPodemos fornecer composições de alguns postes a várias centenas, com base nos requisitos da sua aplicação.Os conjuntos de anéis deslizantes podem ser fornecidos como abertos, “não fechados” para adaptações especiais ao cliente, ou totalmente fechados com uma caixa de plástico ou metal de alto impacto, adequada mesmo para locais perigosos.Disponíveis acoplamentos rotativos adicionais para fluidos ou gases e podem ser integrados giradores de fibra óptica.

2.Resumo do produto:

Os nossos anéis de deslizamento JARCH são projetados para fornecer uma transmissão confiável de energia, sinais e dados em aplicações rotativas.são amplamente utilizadas emTurbinas eólicas, robótica, guindastes, máquinas de embalagem e equipamentos médicosCom baixo ruído elétrico, estabilidade de alta velocidade e longa vida útil, os nossos anéis de deslizamento garantem 360o contínuoCrotação sem emaranhamento de cabos.

3- Grão.SParâmetros do anel dos lábios:

3.1 Nome do componente: Anel de deslizamento condutor JSR-BCX-8P400-9P150-20P25-10S

3.1.1 Temperatura do ambiente de trabalho: -40°C ~ + 40°C

3.1.2 Nível de protecção: IP64

3.1.3 Tensão de funcionamento: DC 24 V/AC400 V

3.1.4 Velocidade de trabalho: 0 a 2 rpm

3.1.7 Resistência de isolamento: 500 MΩ, o valor de flutuação da resistência dinâmica é inferior a 30 m Ω

3.1.8 Número de anéis: 62 anéis no total,

3.1.9 Corrente do anel de alimentação:

8 anéis - 400 A, ED100%, 400 V

9 anéis - 150 A, ED100%, 400 V

20 anéis - 21 A, ED100%, 400 V

10 anéis - 20 mA, ED100%, 10V:

Peso corporal: 160 kg

3.2 Desenho das dimensões de aparência e de instalação

4.Anel deslizante Características e benefícios principais:

1. Robusto e duradouro

***Construído com fios de liga de ouro e tecnologia avançada de escova para mínimo desgaste.

*** Função livre de manutenção com uma vida útil superior a 10 milhões de rotações.

***Resistência a altas temperaturas de -40°C a 80°C, adequada para ambientes adversos.

2- Integridade superior do sinal.

*** Baixo ruído elétrico (< 0,5 resistência de contacto) garante uma transmissão estável.

*** Suporta a transmissão mista de energia, Ethernet (CAT5/CAT6), USB, vídeo HD e sinais de sensor.

*** Ideal para feedback do servomotor, sinais de codificador e autocarro CAN na automação.

3. Design compacto e versátil

*** Disponível em cápsulas, de diâmetro comprido e em panquecas.

***Anéis de deslizamento em miniatura (a partir de 10 mm de diâmetro) para aplicações de espaço limitado, como juntas robóticas e câmaras de vigilância de vídeo.

***Tamanhos de furo personalizáveis (6 mm a 300 mm) e configurações de circuitos (1 a 100+ circuitos).

4Construído para condições difíceis.

***Proteção IP54, IP65 ou IP67 disponível para desempenho à prova de poeira e à prova de água.

***Casa resistente à corrosão, perfeita para parques eólicos offshore, aplicações marítimas e guindastes ao ar livre.

***Alta resistência a vibrações e choques para máquinas pesadas.

5. Aplicações (onde é utilizado):

Energia eólica: sistemas de controlo de inclinação, guias, monitorização da condição.

Robótica: braços robóticos, robôs colaborativos (cobots), AGVs, robôs de solda.

Manipulação de materiais: guindastes, guindastes empilhadeiras, mesas giratórias, linhas de embalagem.

Medicina e Defesa: CT scanners, sistemas de radar, câmaras panorâmicas.

Automatização industrial: estágios giratórios, tabelas de indexação, gestão de cabos.

RFQ

1Todos os artigos normalizados publicados têm desenhos 2D e desenhos 3D?

Sim, claro. Envie-nos um e-mail para kris@szjarch.cn para mais informações.

2Quais os anéis de deslizamento médios que podem ser personalizados e quais os parâmetros necessários?

Através do meio: gás, líquido, eletricidade, Ethernet, fibra óptica, mistura gás-líquido-elétrico, etc.

3Para os anéis elétricos de deslizamento, são exigidos os seguintes parâmetros:

a. Número de circuitos (números de anéis), corrente, tensão, velocidade de rotação, temperatura, grau de protecção;

b. Se é necessário transmitir um sinal? Que tipos de sinal? Se o sinal deve ser blindado?

c. O diâmetro interno (ID), o comprimento, a largura e a altura exigidos.

A altura máxima deve ser inferior a XX mm.

4Para anéis de deslizamento pneumáticos ou hidráulicos, são exigidos os seguintes parâmetros:

a. Que tipo de gás ou líquido é? Os nossos anéis de deslizamento podem transmitir pneumáticos (vácuo, ar, gás...), hidráulicos (óleo, água, líquido frio...), etc.

b. Pressão, velocidade de rotação, temperatura do meio a transmitir;

c. Tamanho da porta: G1/8 ou PT1/4, etc.;

d. O diâmetro interno (ID), o comprimento, largura e altura exigidos; quaisquer requisitos específicos para eles? Por exemplo, a altura máxima deve ser inferior a XX mm.

e. O binário máximo aceitável do anel de deslizamento;

f. Como instalar? Fixar os parafusos no eixo rotativo ou instalar com flange?

5Para Ethernet, são necessários os seguintes parâmetros:

a. 1000M ou 100M;

b. Número de circuitos (números de anéis), corrente, tensão, velocidade de rotação;

c. Se o sinal de transmissão é necessário? Que tipos de sinal? Se o sinal deve ser blindado?

d. O diâmetro interno (ID), o comprimento, a largura e a altura exigidos.

6Uma instalação correcta, o funcionamento sob a velocidade de rotação máxima e o ambiente adequado são bons para prolongar a vida útil dos anéis de deslizamento.
